오래된 구형 오토바이를 제외하고 최근에 나오는 오토바이 특히 저배기량 스쿠터도 전조등(라이트)이 상시로 켜져 있습니다. 그러다 보니 상향등은 잘 나오지만 항시 켜져 있는 하향 전조등(라이트)은 수명이 빨라 고장이 잘납니다. 지난주에 저의 vf100 환경검사를 받기 위해 하향등이 고장 난 저의 vf100 스쿠터도 전조등(라이트)을 교환해 주었습니다. vf100f 또는 vf100p는 겉모습이 똑같습니다. 모든 수리하는 방법이 같기 때문에 이번 전조등(라이트) 교환 방법도 보시고 따라 하시면 됩니다. 최대한 이해하기 쉽게 사진을 많이 첨부하도록 하겠습니다.
1. 오토바이 라이트 자가교체 하기

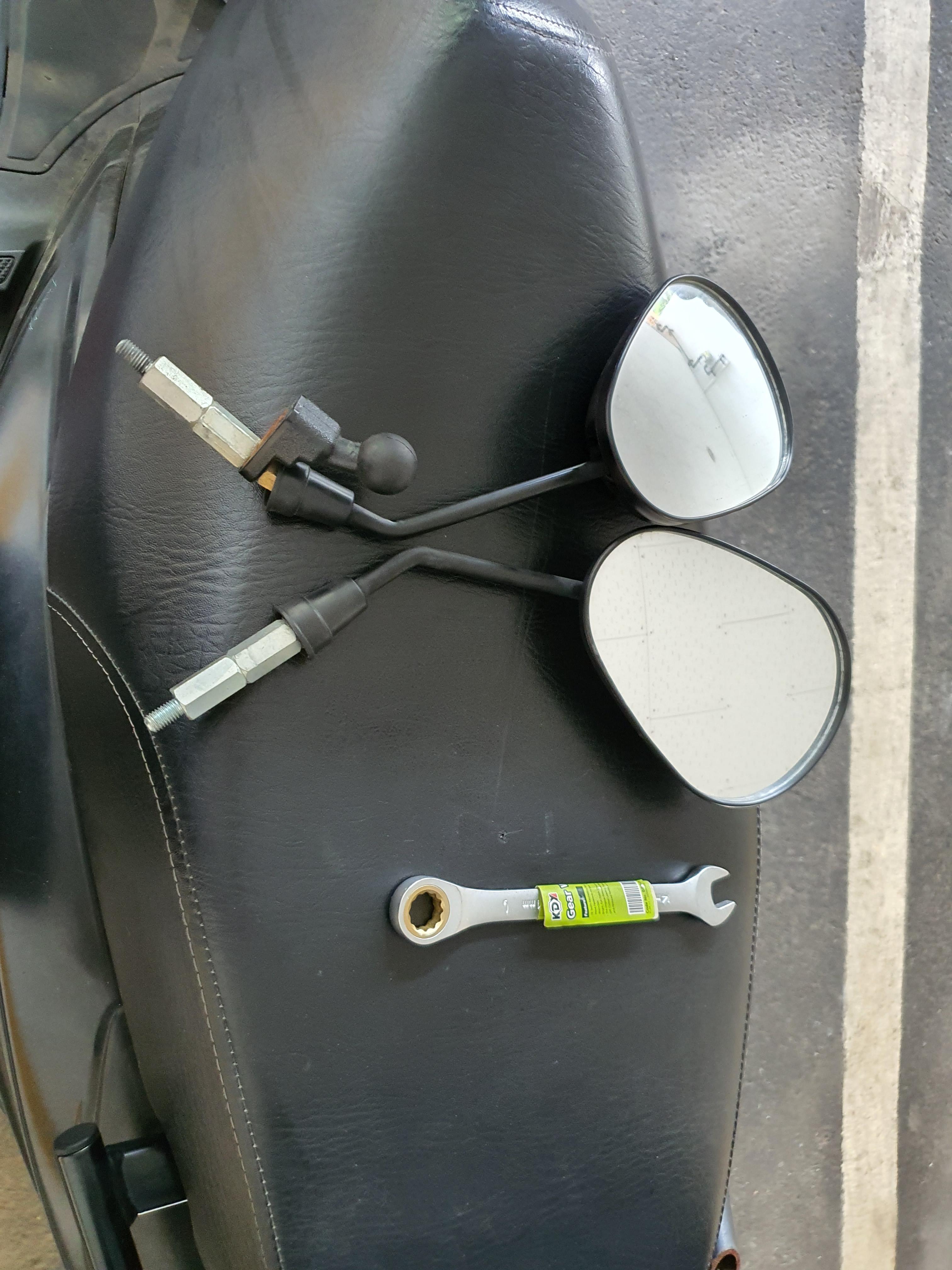

vf100 스쿠터의 전조등(라이트)를 교환하기 위해서 헤드라이트 커버를 분리해야 합니다. 가장 먼저 양쪽은 백미러를 14mm 스페너 공구를 이용하여 탈착 시켜 줍니다.

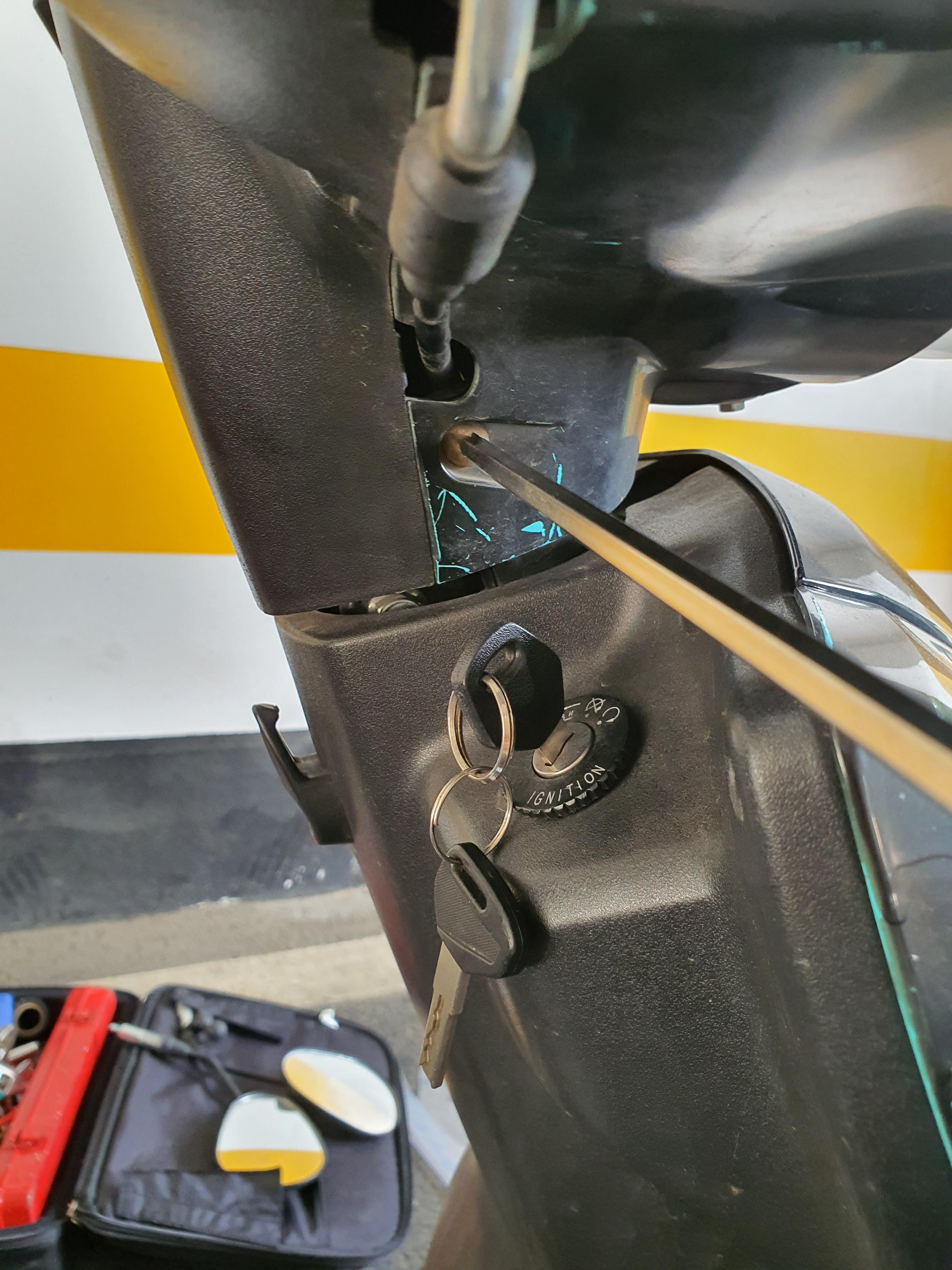

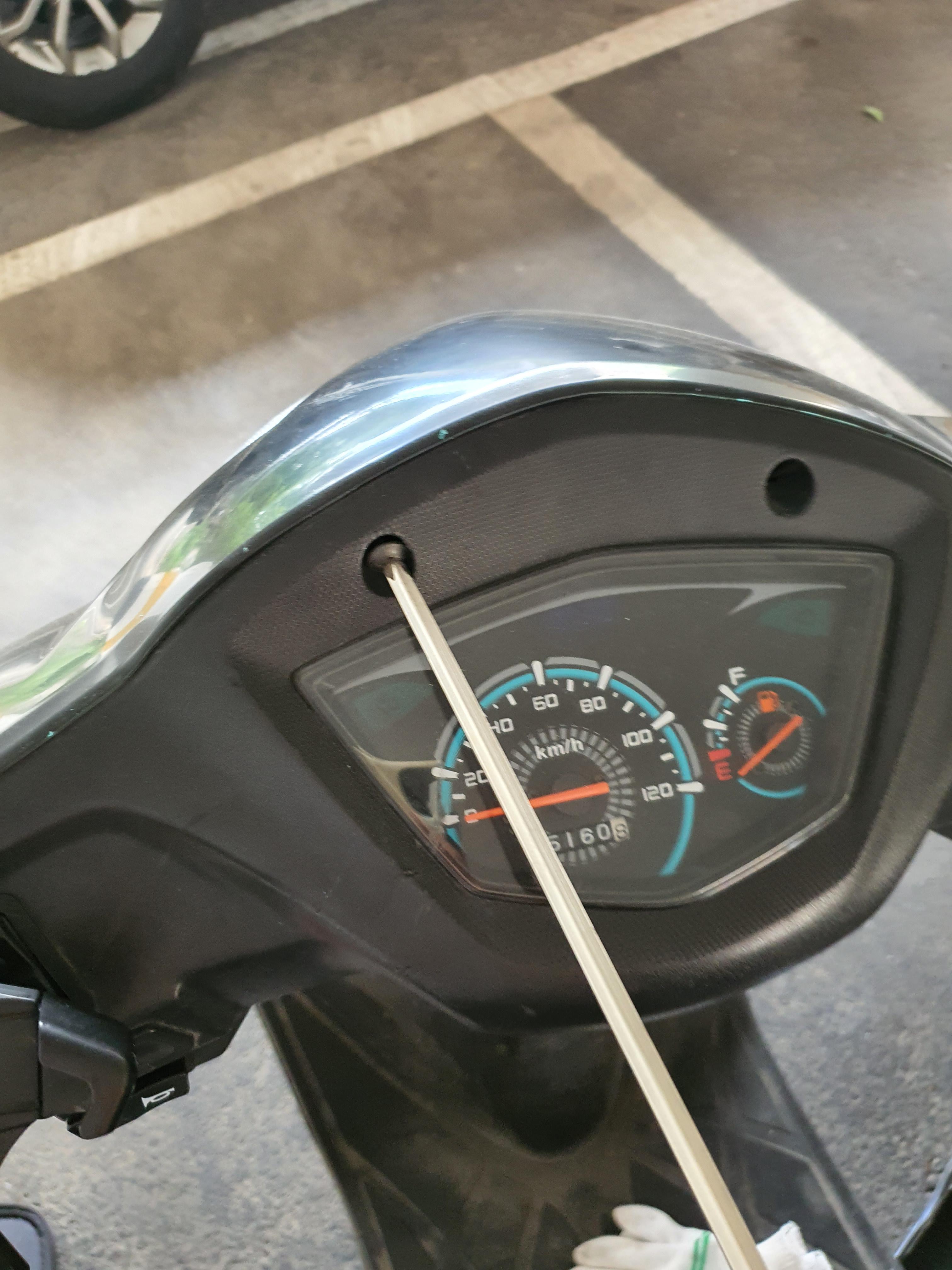

두 번째로 십자드라이버를 사용하여 사진에 보이는 6곳의 나사를 풀어 줍니다. 계기판 상단 2개, 계기판 하단에 2개, 옆구리에 2개의 나사가 있습니다.

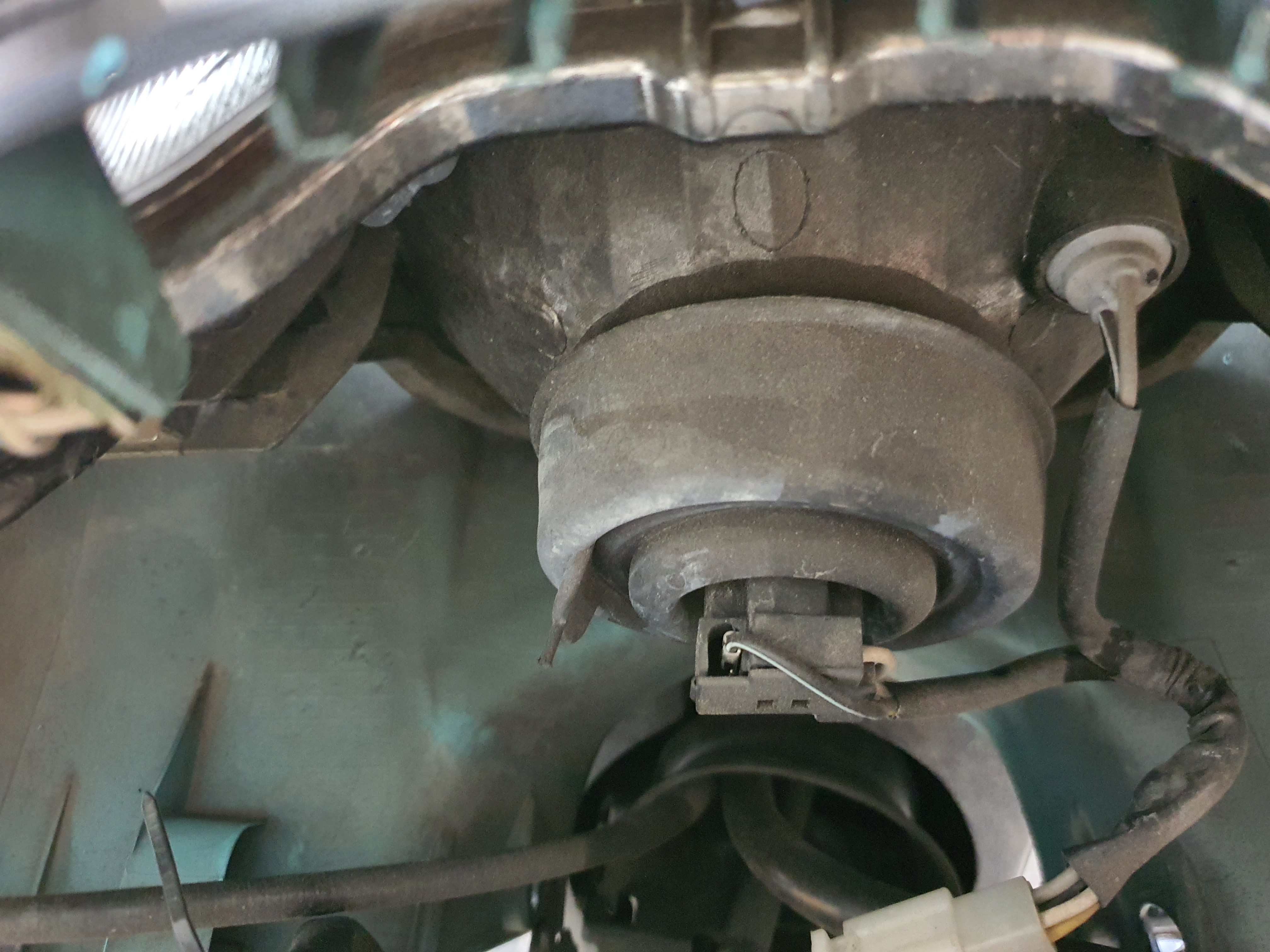

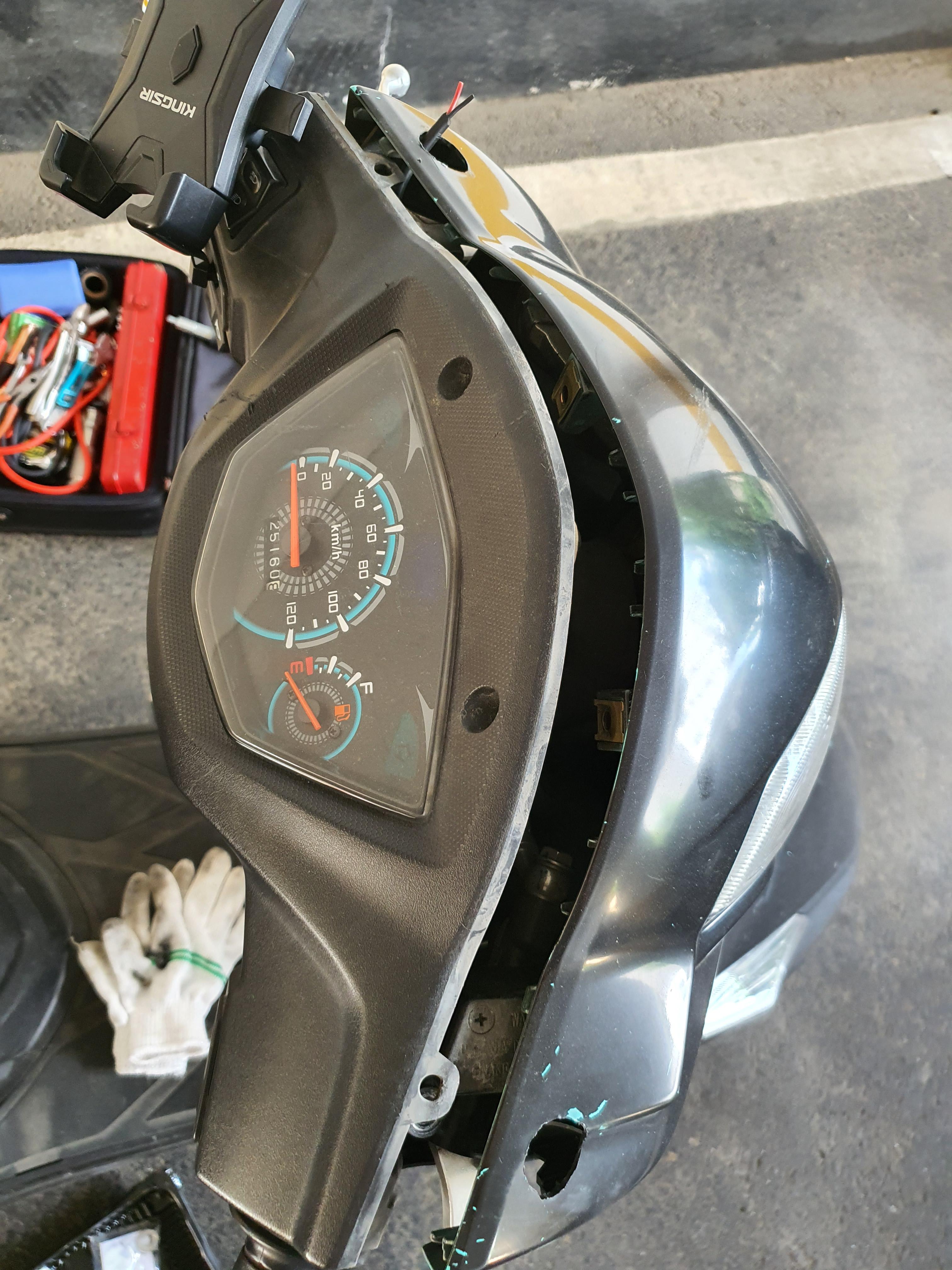

나사를 다 풀고나면 헤드라이트(전조등) 커버를 앞으로 살살 당겨주면 됩니다. 앞으로 잘 빠지지 않으면 라이트 상단 부분을 클립이 잡고 있어서 그러니 알루미늄자나 헤라 공구를 사용하여 벌려주시면 됩니다. 연식이 있어서 그런지 내부가 상당히 더럽네요. 3번째 사진의 흰색으로 연결된 단자가 라이트와 연결되어 있습니다. 저는 헤드 라이트를 완전히 때 내서 작업을 하려고 단자를 분리해 주었습니다.

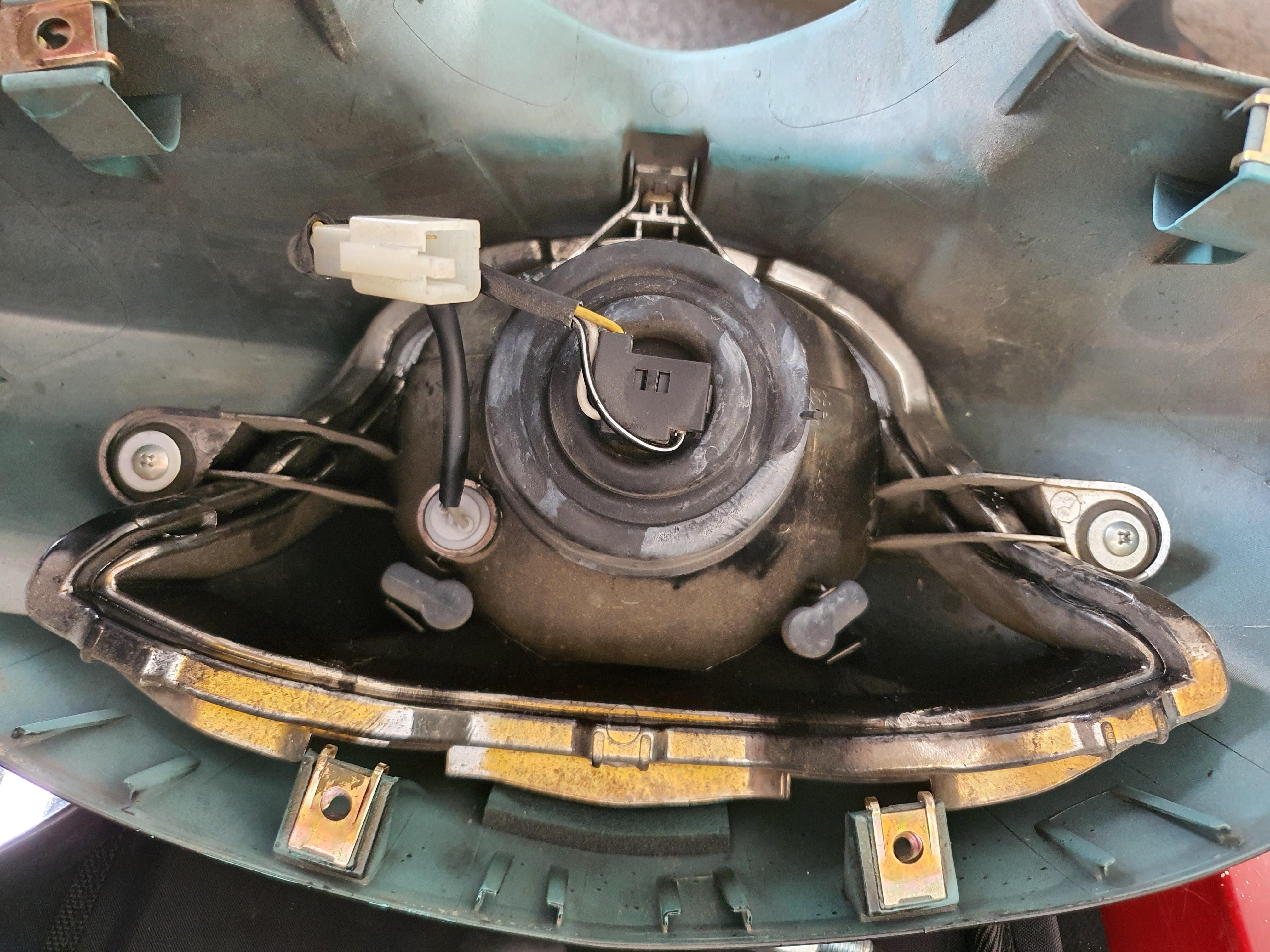

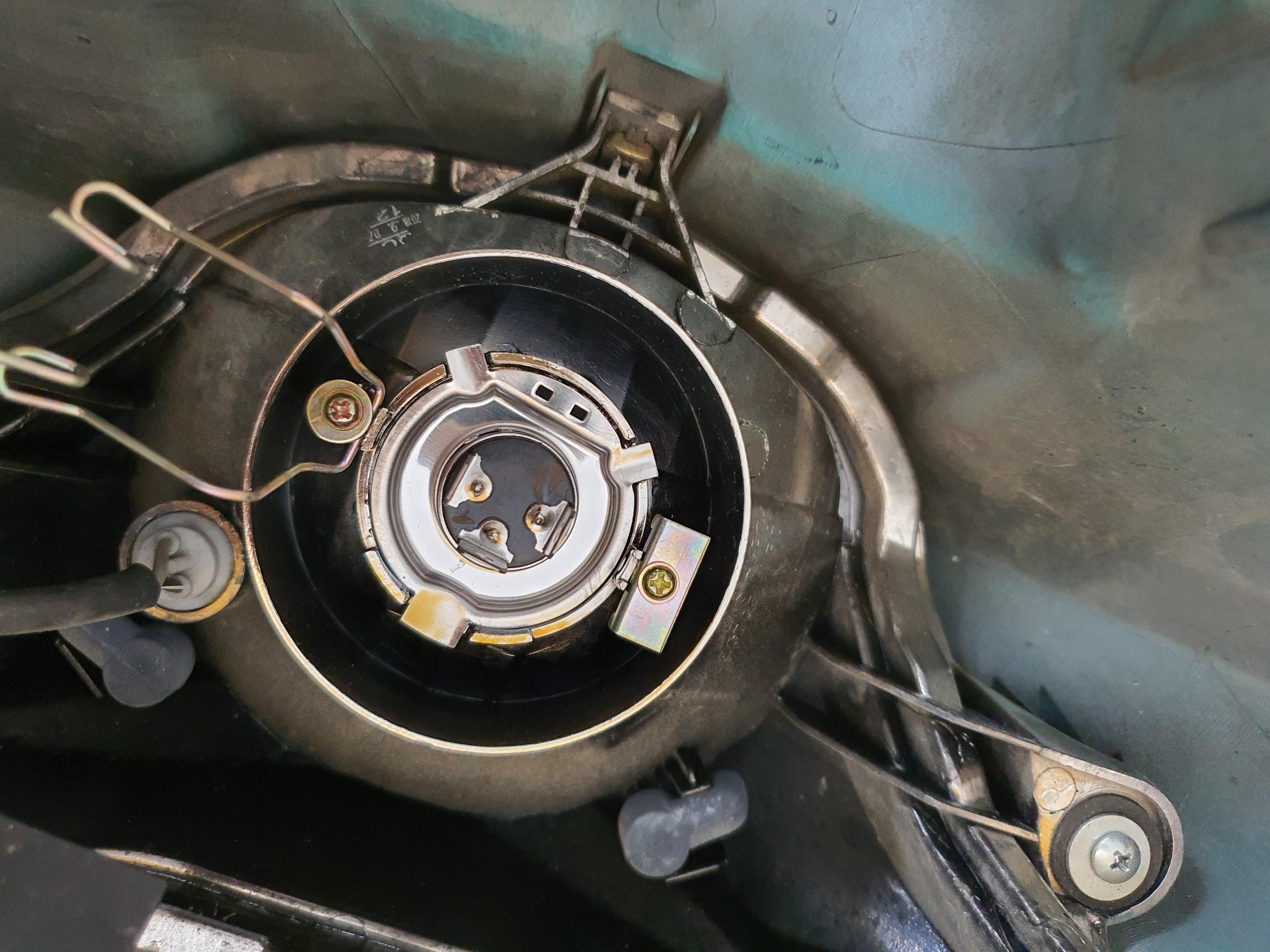

단자를 분리후 라이트를 오토바이 차체에서 완전히 탈착 한 모습입니다. 전조등(라이트)에는 고무 마게 가 씌워져 있습니다. 빗물이 들어가지 않게 하려고 씌우는 걸로 알고 있습니다. 고무 마게 분리는 잡아서 뽑으면 됩니다. 쉽게 빠집니다. 그러면 드디어 전조등(라이트)이 보습을 드러 냅니다. 고정하고 있는 2개의 핀은 옷핀 열들이 누르고 옆으로 재끼면 풀립니다.

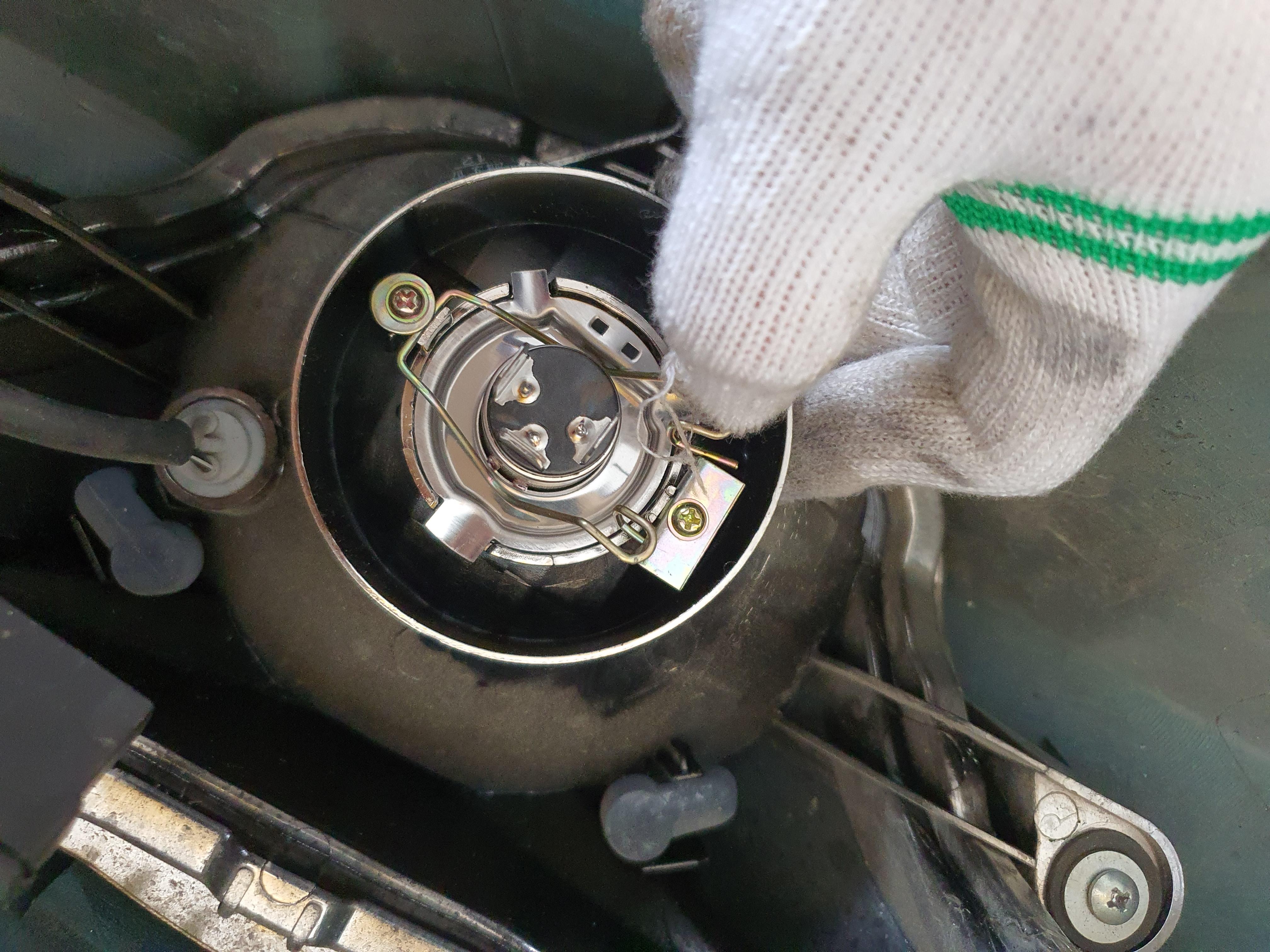

이렇게 2개의 핀을 열어서 기존에 전조등(라이트) 전구를 뽑아주시고 새로 장착할 전조등(라이트)를 똑같이 부착하고 핀을 닫아 주시면 됩니다. 라이트 전구에 홈이 있으니 그대로만 장착해주시면 됩니다. 참고로 오토바이 스쿠터(vf100, vf100f, vf100p)의 라이트 규격은 H4 모델을 사용하며 12V 35/35W 규격을 사용하시면 됩니다. 혹시라도 H4 자동차용을 사용하시려는 분은 말리고 싶네요. 장착은 가능한 것으로 알고 있으나 용량이 크기 때문에 밝기도 밝지만 배터리 소모도 큽니다. 전조등(라이트) 전구는 인터넷에서 2~3천 원대에 구매가 가능합니다.
그리고 전조등(라이트) 옆에 아주 작은 전구가 하나 더 있는 것을 발견하게 되었네요. 혹시나 해서 확인해 보니 작은 전구도 사망하였습니다. 작은 전구는 흔히 번데기 전구라고 합니다. 손으로 잡고 돌리지 말고 그냥 빼주시면 쏙 하고 빠집니다. 기존에 차량에 교체하고 남은 번데기 전구와 규격이 같아서 교환해 주었습니다.

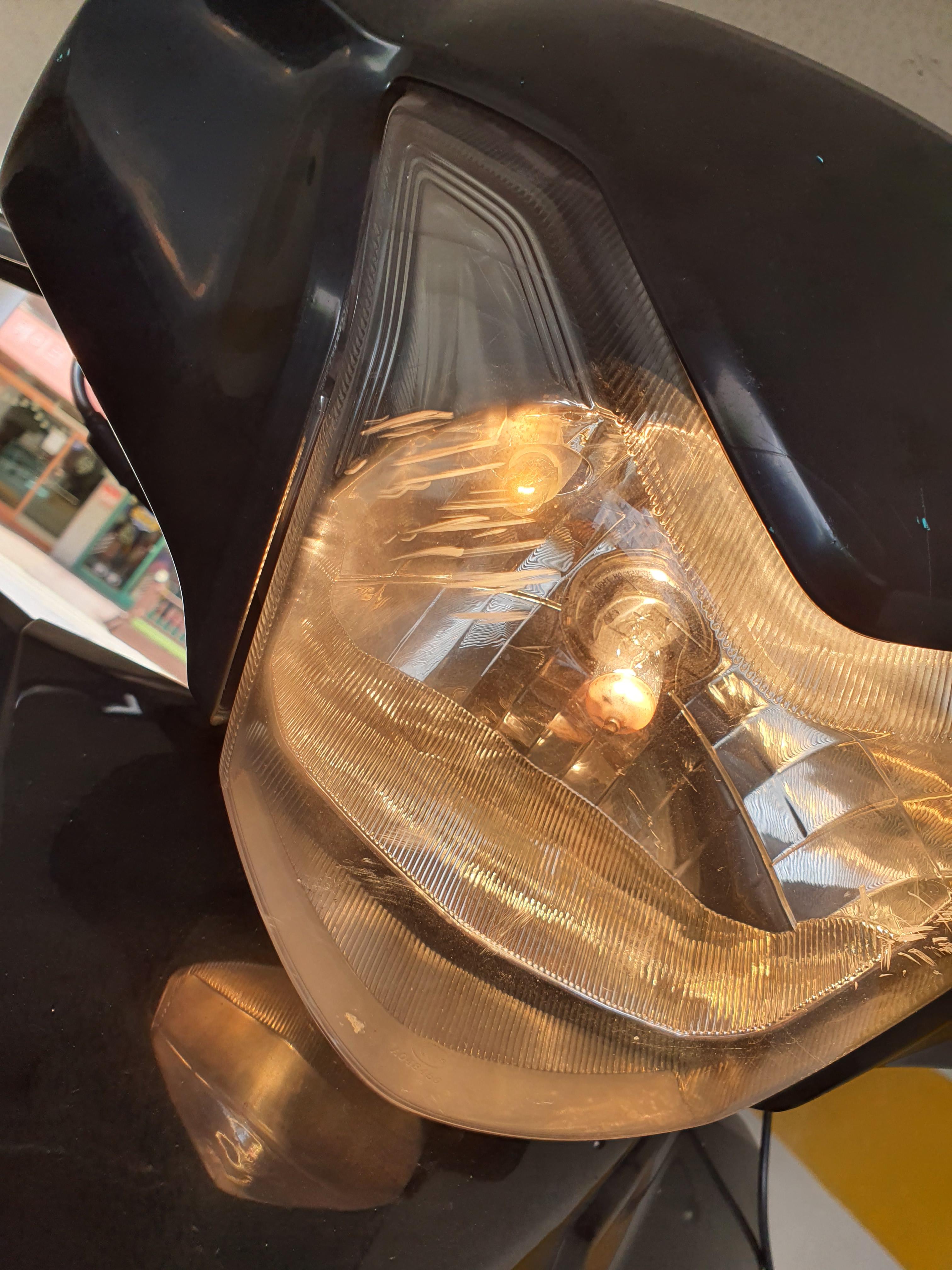

이제 다시 원상태로 전조등(라이트)을 부착해줘야 합니다. 라이트 고무 마게 닫아주고 케이블 단자까지 연결해 주시면 됩니다. 그리고 2번째 사진처럼 흰색 단자를 연결한 후 오토바이 키를 ON 하여 전조등(라이트) 동작 상태를 확인해 주세요. 잘 동작한다면 헤드라이트 커버의 조립은 분해의 역순으로 진행해 주시면 됩니다.
제가 vf100 모델의 라이트 전구를 교환하는데 커버까지 완전히 분해한 이유는 핸드폰 충전 케이블 작업을 같이 하려고 했던 것이었습니다. 계기판 아래 보시면 차량용 핸드폰 충전기가 장착된 것을 보실 수 있습니다. 저처럼 다른 작업이 없다면 라이트의 고무 마게만 빼고 교환하시면 쉬고 빠르게 전조등(라이트) 교환을 하실 수 있습니다.
이상으로 오토바이 스쿠터 전조등(라이트) 교환방법(ft.vf100 vf100f vf100p) 포스팅을 마무리하겠습니다. 다음 글은 이륜차(스쿠터) 환경검사받은 후기를 작성해 보도록 하겠습니다. 감사합니다.
